Excalidraw

  • 插件名称:Excalidraw
  • 插件作者:Zsolt Viczian
  • 插件分类:[’ 图表生成 ’, ’ 界面相关 ’, ’ 编辑工具 ’, ‘obsidian 插件 ‘]
  • 插件说明:在 Obsidian 中 使用 Excalidraw 绘图
  • 项目地址:点我访问
  • 国内下载地址:下载安装

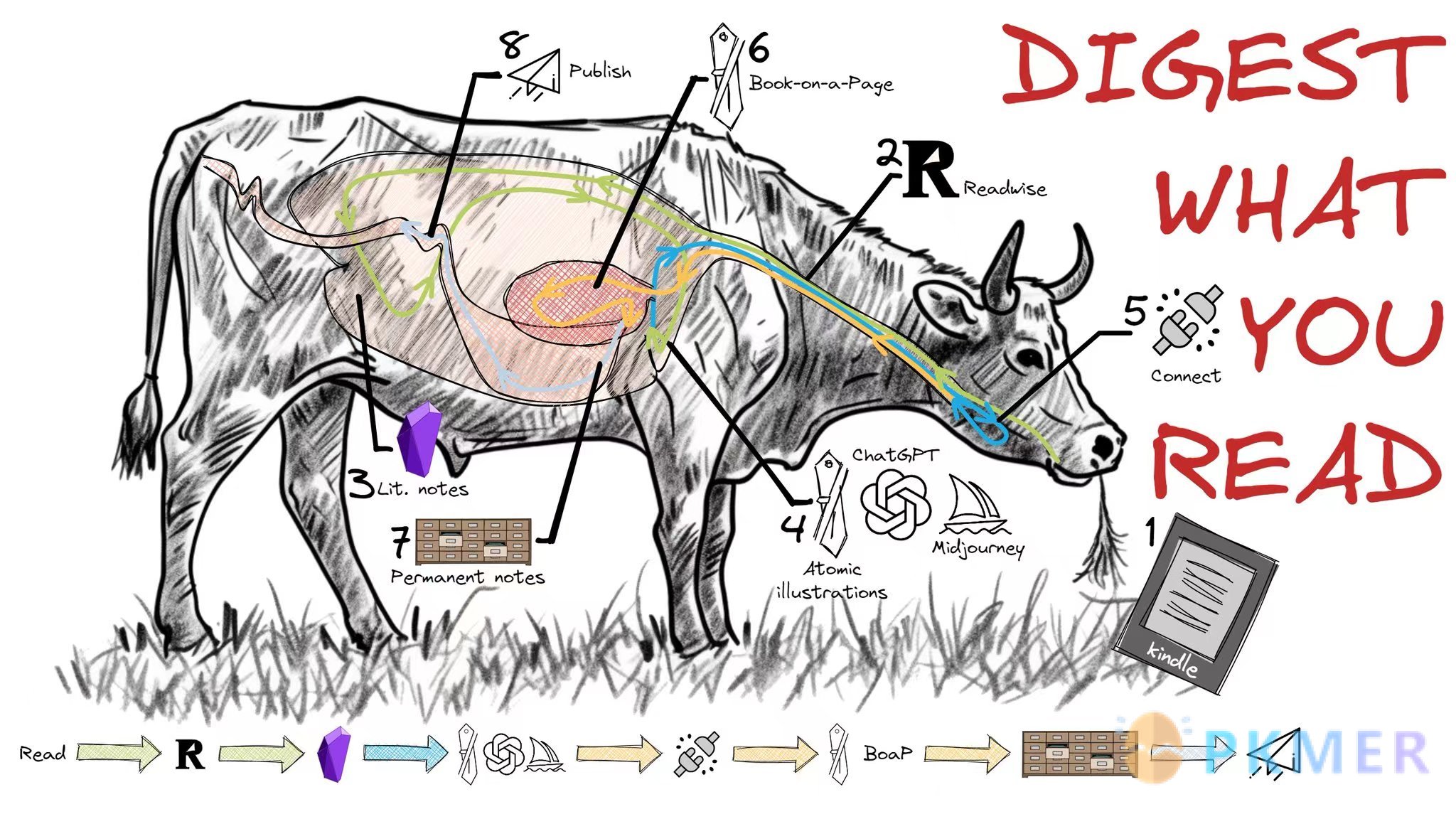

Obsidian 插件:Excalidraw 完美的绘图工具--

Excalidraw 本是开源的在线协作手写软件,来自匈牙利的 Zsolt Viczian 大叔将其融合进了 Obsidian。这个融合是高度融合,目前与原项目已经大相径庭了,主要差别在于对 Obsidian 的适配,包括双链,文件拖拽,嵌入笔记并实时更新,脚本系统,图库系统,手写压感,pdf 批注和引用等。这样强大的插件,完全可以当作一个独立的软件来学习!这个大叔倡导的是视觉化笔记,笔记方法也很值得参考。大叔在官方 Github 项目下录有数十个从入门到进阶的教程,并有分享笔记方法在 Youtube 上。本文只起到一个引导的作用,很难面面俱到 Excalidraw 插件的功能,非常强大。

Obsidian 插件:Excalidraw 完美的绘图工具--

有些人可能会担心 excalidraw 并不是标准 markdown 格式的存储,但显而易见的是,excalidraw 本身就是开源的,很多软件 logseq,RoamReasearch,Vscode 等都集成了 excalidraw,并且 Obsidian 的数据存在本地(以 Markdown 文件格式存储为 json),并提供丰富的导出功能,即使 excalidraw 以后不维护了,亦可以导出为 png 嵌入在笔记里(目前是实时嵌入到笔记里的,点一下就能再次修改)。所以完全不用担心 excalidraw 捆绑你或者再也不能使用了。

基本功能

关于在 excalidraw 里添加图形,文字,箭头这些看看就会了,就不多说了,说点特色功能。

工具和样式面板

  • 虽然因为插件版本更新的不同,呼出菜单的方式和样式略有变化,但是核心功能一版不会丢失。另外就是图标的表意上基本也是近似的。
  • 对于在画板中已经创建的元素,需要通过鼠标框选才能选择多个。选择之后右击,菜单栏中有Group Selection, 能够组合成一个合并单元进行操作。

Obsidian 插件:Excalidraw 完美的绘图工具--工具和样式面板

右键菜单

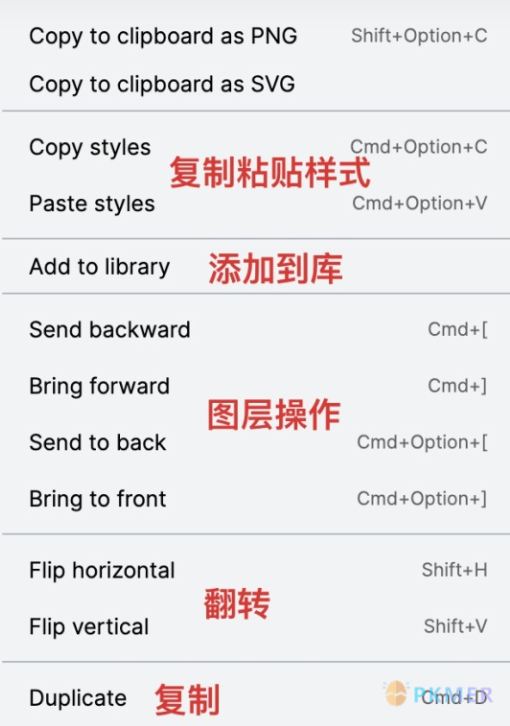

  • 右击元素或者背景画布,会弹出一个右键的上下文菜单,可以对一个或多个元素进行翻转、复制样式、添加到库等操作。

Obsidian 插件:Excalidraw 完美的绘图工具--右键菜单

图库

Obsidian 插件:Excalidraw 完美的绘图工具--图库

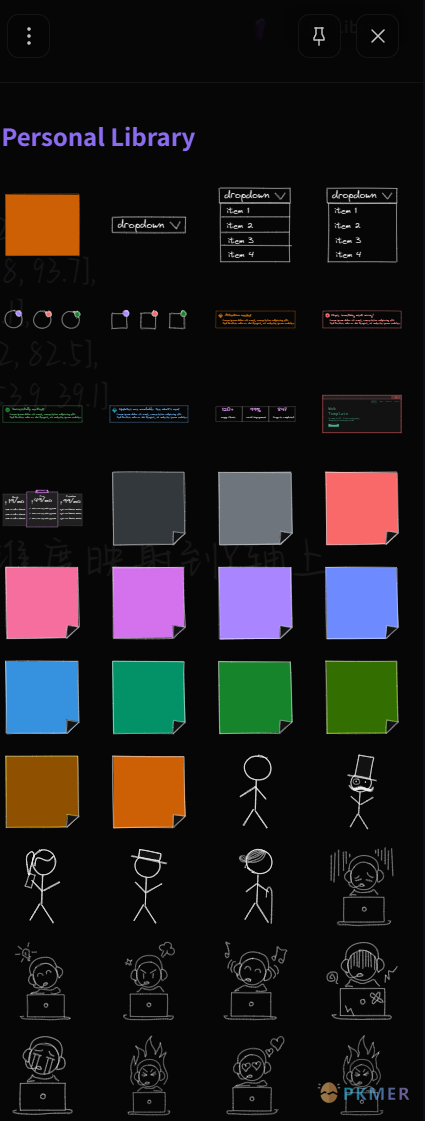

excalidraw 可以把常用的一些绘图存为小组件库,也可以从网上白嫖别人绘制好的组件。上图就是我在 Excalidraw Libraries 白嫖的一些便利贴和小人儿。这样一来,复用图形变得非常容易,绘画风格也会趋于一致,不用在不同图里面重复画一些相同的东西。对于视觉笔记工作者来说,表现力可以说是得到了进一步的提升。

绘制简单图表

Obsidian 插件:Excalidraw 完美的绘图工具--绘制简单图表

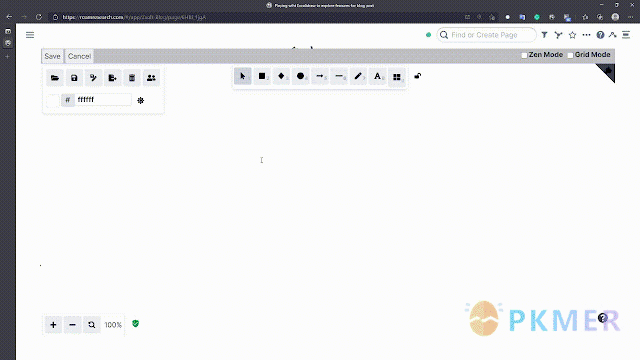

一图胜千言,看完就懂。直接从 Excel 里把数据拖进去便可绘图,如果熟悉 dataviewtable-editor-obsidian,它俩能导出 CSV 格式的数据,意味着能相互配合,Excalidraw 就是支持 CSV 数据画图的。

丰富的格式

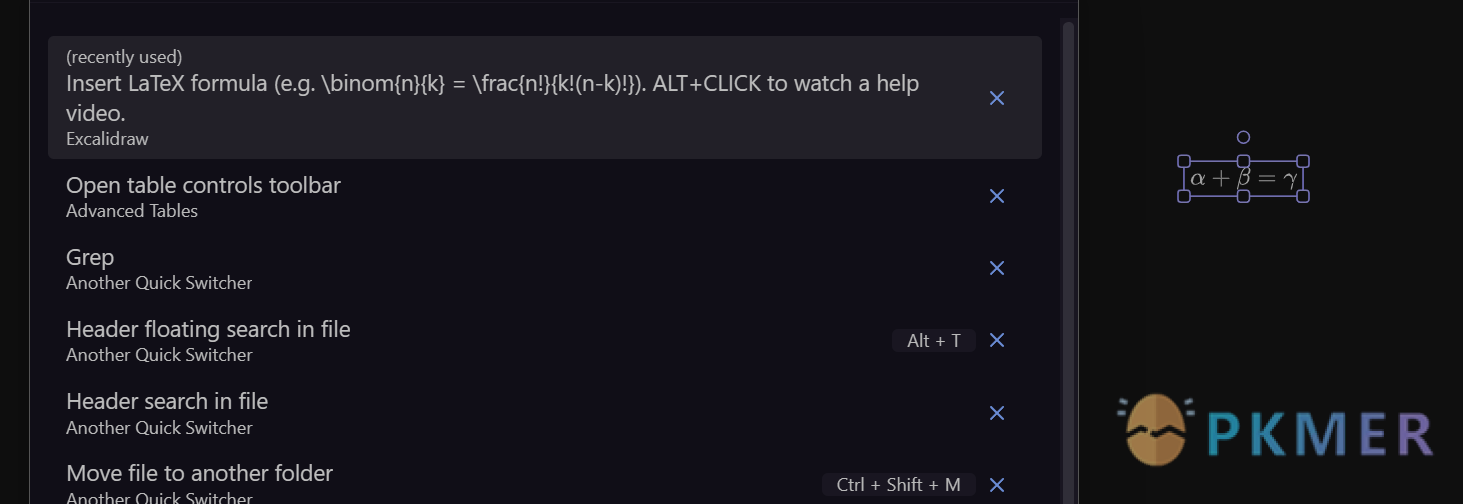

原生 Excalidraw 在格式上可能比较瓜皮,Obsidian 的 Excalidraw 支持插入已有的 markdown 文件并渲染,双链语法,Markdown 语法,Latex 语法。虽然说实际使用稍显麻烦,比如插入 latex 语法得用命令插入,修改也得重写:

Obsidian 插件:Excalidraw 完美的绘图工具--丰富的格式

但插入 md 双链链接就很容易,直接 [[ 就行了。

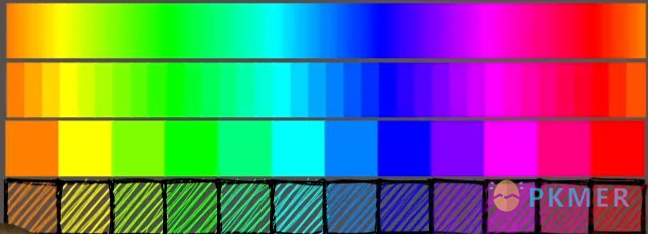

颜色方面大叔也是不遗余力的进行了提升,什么渐进啊,颜色选择啊,颜色脚本,自定义颜色啊,你可以自己到各大网站白嫖配色和色系到 Excalidraw 并保存为自己的。下面的图片就是通过颜色脚本自动生成的色谱图:

Obsidian 插件:Excalidraw 完美的绘图工具--丰富的格式

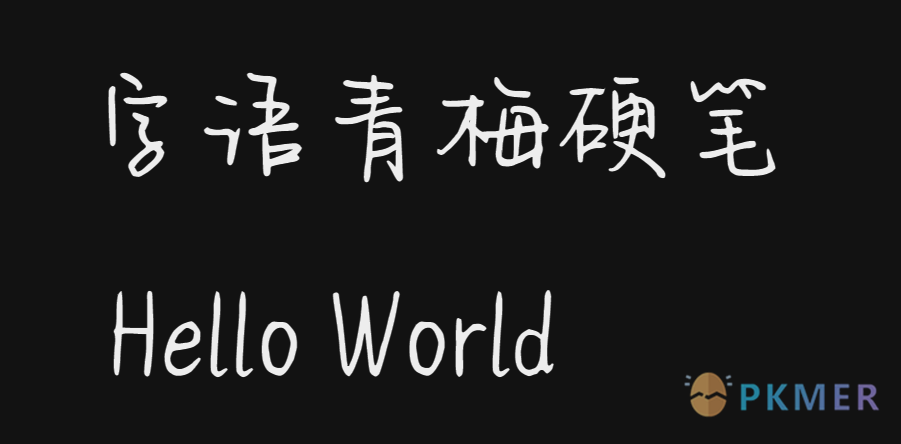

除此之外,自定义字体也是很棒的功能。原 Excalidraw 由于版权问题并没有内置手写中文字体,和英文对比非常不协调,我自己不知道从哪嫖了个名为“字语青梅硬笔”中文手写字体,我觉得很好看也很搭。

Obsidian 插件:Excalidraw 完美的绘图工具--丰富的格式

脚本引擎

Obsidian 插件:Excalidraw 完美的绘图工具--脚本引擎

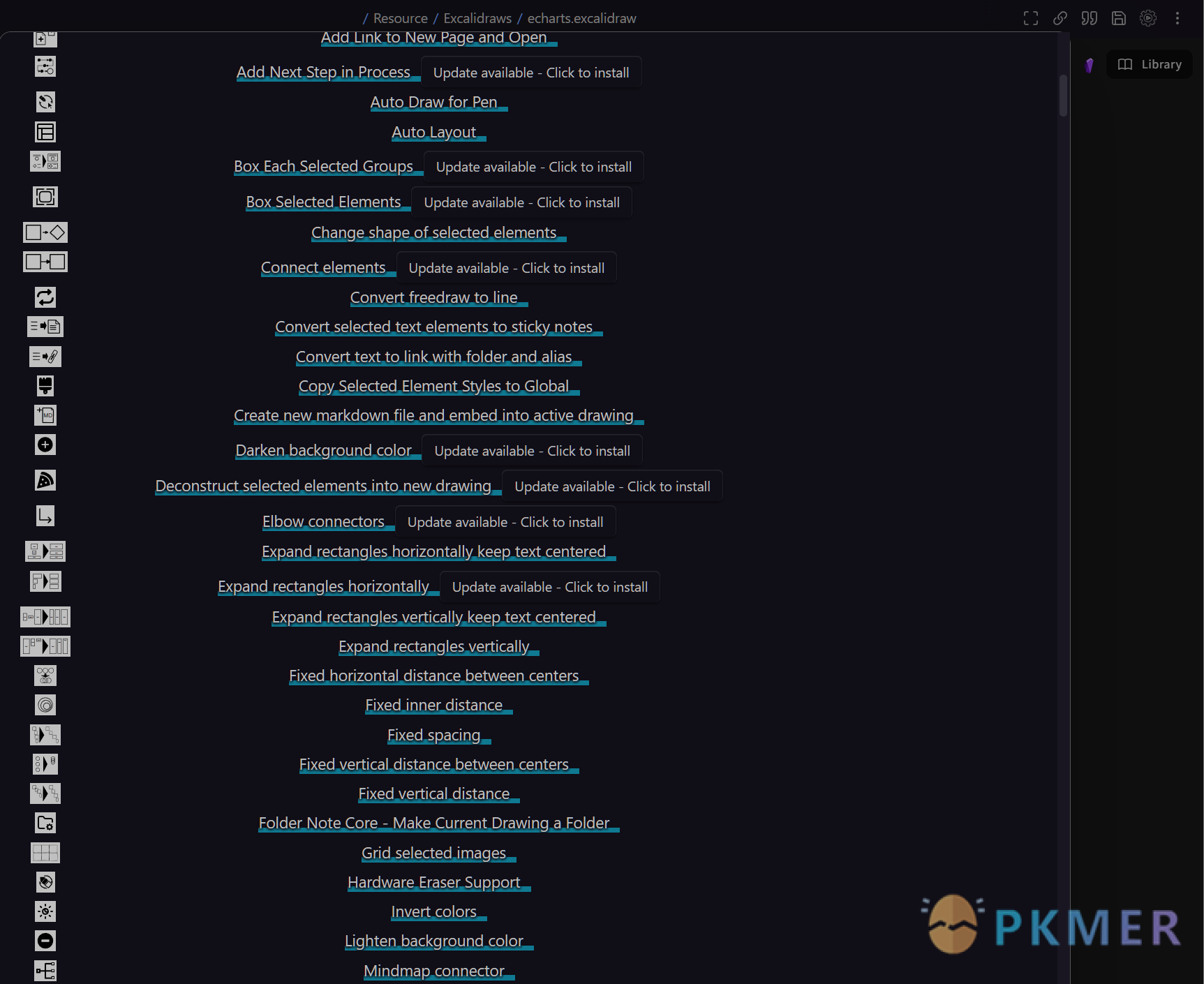

插件的插件了属于是,点击右上角倒数第二个形如齿轮的图标,就可在线预览大叔分享的自动化脚本,点击安装就会下载到本地设置好的脚本文件夹,就可以随时使用了。

这些脚本是一些自动化创建一些常用图形的方式,比如:

  • 选中图里的文字,一键给所有文本元素添加框
  • 一键对齐选中的元素
  • 一键把弯箭头转换为直角箭头
  • 一键 OCR 图表文字
  • 一键重命名图片
  • 一键设置链接别名
  • 把图形转换为脑图模式
  • 使用 Excalidraw 做 PPT 演示:Excalidraw脚本-Slideshow完美实现画板幻灯片演示的脚本

当然,你也可以到 obsidian-excalidraw-plugin/Add Connector Point.md 下载和学习脚本自己学习,这也有大叔录制的 Youtube视频 教程,熟悉 Javascript 还是挺容易上手的。我曾经尝试过在 Excalidraw 里做动画,这些都是可以实现的。

嵌入

如果给我个理由为什么不用其他笔记软件或者 web 应用里的 Excalidraw,那么必定是 Obsidian 里的 Excalidraw 强大的嵌入功能。

  1. 实时嵌入:你可以修改绘图,其嵌入的地方都会同步更新。修改起来也非常方便,只要点一下嵌入的图就能进入绘图界面。
  2. 自定义大小:在默认设置中,你可以自定义嵌入图的默认大小,当然也可以用类似 ![[test.excalidraw|200]] 这样的语法进行调节
  3. 自定义嵌入样式:绘图想要白色背景,嵌入想要黑色背景,透明背景?想要边框?想要无边框?想要不同的字体?没问题,设置里可以添加 CSS 样式文件!
  4. Excalidraw局部嵌入Obsidian: Excalidraw 生成链接局部嵌入图形到 Obsidian 中

Library

Excalidraw Scripts

基于 Obsidian 优化

Excalidraw 在早期是有很多问题的,比如没有手写压感,插图太多很卡,但是随着大叔的精力不断投入,几年如一日,这些问题终被解决了。光是 Github 上提到的优化就有:

  • 支持手机端,并配有适配手机端的工具栏
  • 提供选项压缩为 JSON 并将内容以 base64 编码,减少文件大小的同时,解决由于某些用户并不想在图谱里看到 Excalidraw 文件被双链。这一选项也提升了同步体验。
  • 自定义调色盘
  • 橡皮擦,左手模式,链接图标自定义,提升文件名自定义体验,导出为 PNG 和 SVG,插件的脚本提供自定义选项
  • 支持 yaml,受益于保存为 Markdown 文件,我们可以像管理笔记一样管理绘图,添加 tags,添加 category 等元信息,且这些元信息脚本里也可以访问,以此对绘图进行微调
  • 图里放几百个文本元素和连线,没有丝毫卡顿

这样深度融合进 Obsidian,配合 Markdown 语法,方便的嵌入,高度自定义的 Excalidraw 又怎能不爱?
